GenAI on EKS 워크샵은 EKS Auto Mode 클러스터에서 LLM 추론 워크로드를 배포하고 모니터링하는 과정을 다룹니다. 이 문서는 워크샵의 인프라 구성, vLLM 배포, 모니터링 스택을 정리합니다. 실습 코드는 awslabs/ai-on-eks 레포를 기반으로 합니다.

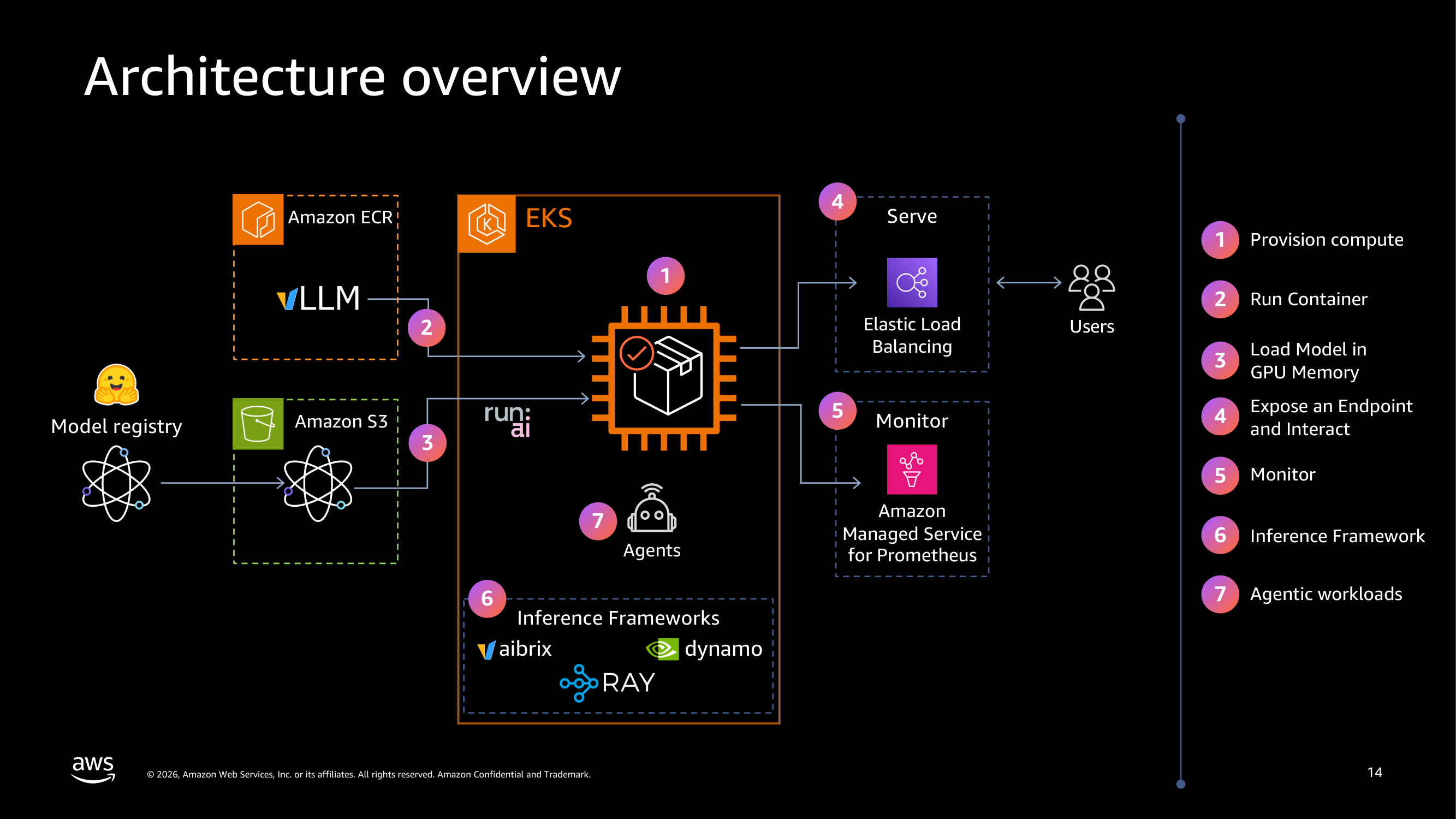

Source: GenAI on EKS Workshop Slides

---

Repository Structure

Directory	Description
infra/base/terraform/	VPC, EKS, Karpenter, ArgoCD 등 .tf 공통 모듈
infra/workshops/genai-on-eks/	워크샵 전용 Terraform 구성 (blueprint.tfvars, install.sh)

워크샵의 blueprint.tfvars는 클러스터명 genai-workshop, 리전 us-east-2, EKS Auto Mode 활성화, Prometheus + Grafana 모니터링 스택, S3 모델 저장소를 설정합니다.

---

Terraform Bootstrapping

File Composition Pattern

워크샵의 install.sh는 base .tf 파일과 워크샵 전용 .tf 파일을 하나의 디렉토리(_LOCAL)에 복사한 뒤 base의 install.sh를 실행합니다. Terraform은 같은 디렉토리의 모든 .tf를 하나의 설정으로 합치므로, base 코드를 수정하지 않고 워크샵별 변형을 만들 수 있습니다.

# install.sh
mkdir -p ./terraform/_LOCAL
cp -r ../../base/terraform/* ./terraform/_LOCAL      # base .tf 복사
cp ./terraform/s3-workshop.tf ./terraform/_LOCAL/     # 워크샵 전용 tf 추가/덮어쓰기
cp ./terraform/pull.tf ./terraform/_LOCAL/
cp ./terraform/grafana.tf ./terraform/_LOCAL/
cp -r ./terraform/grafana-dashboards ./terraform/_LOCAL/
cp ./terraform/blueprint.tfvars ./terraform/_LOCAL/
cd terraform/_LOCAL
source ./install.sh

Sequential Apply

install.sh는 Terraform -target 옵션으로 모듈을 순차 적용합니다.

targets=(
  "module.vpc"
  "module.eks"
  "module.karpenter"
  "module.argocd"
)
for target in "${targets[@]}"; do
  terraform apply -auto-approve -target="$target"
done
terraform apply -auto-approve  # 나머지 리소스

순차 apply가 필요한 이유는 Terraform provider 초기화 시점 문제입니다. kubernetes와 helm provider는 module.eks.cluster_endpoint에 의존하는데, EKS 클러스터가 존재하지 않는 상태에서 terraform plan을 실행하면 provider를 초기화할 수 없습니다. VPC → EKS → Karpenter → ArgoCD 순서로 인프라 레이어를 쌓아야 다음 단계의 provider가 초기화됩니다.

---

ArgoCD Pipeline

이 워크샵은 ArgoCD를 Helm으로 직접 설치하는 self-hosted 방식을 사용합니다. Dex(SSO 컴포넌트)와 Notifications는 워크샵 환경에서 불필요하므로 비활성화합니다. 워크샵의 모니터링 스택(kube-prometheus-stack)은 ArgoCD Application으로 배포됩니다.

flowchart LR
    TF["Terraform apply"] --> CR["ArgoCD Application CR<br/>values inline"]
    CR --> ARGO["ArgoCD 감지"]
    ARGO --> HELM["Helm chart pull<br/>prometheus-community"]
    HELM --> SYNC["클러스터에 sync"]
    SYNC --> PODS["Pod 배포"]

Terraform이 templatefile로 Helm values를 렌더링하여 ArgoCD Application CR에 inline으로 넣고, ArgoCD가 Helm 차트 레포에서 차트를 가져와 values를 적용한 뒤 클러스터에 sync합니다. syncPolicy.automated.selfHeal: true 설정으로, kubectl로 직접 수정해도 ArgoCD가 원래 상태로 되돌립니다.

---

Cluster Configuration

EKS Auto Mode는 Bottlerocket GPU AMI를 자동 선택하여 NVIDIA 드라이버와 Device Plugin DaemonSet 설치 없이 GPU를 관리합니다. 이 워크샵에서는 네 종류의 NodePool을 구성합니다.

NodePool	NodeClass	Instance	Architecture	Taint	Use
system	general	c, m, r (5세대+)	amd64, arm64	CriticalAddonsOnly	시스템 컴포넌트
general-purpose	general	c, m, r (5세대+)	amd64	없음	일반 워크로드
gpu	gpu	g5, g6, g6e	amd64	nvidia.com/gpu	GPU 추론
neuron	neuron	inf2, trn1, trn2	amd64	aws.amazon.com/neuron	Inferentia/Trainium (이 워크샵에서는 미사용)

system과 general-purpose를 분리하는 이유는 장애 격리입니다. system NodePool에는 CriticalAddonsOnly taint이 설정되어 있어 시스템 컴포넌트만 scheduling됩니다. 사용자 워크로드가 리소스를 과도하게 사용하거나 OOM이 발생해도 CoreDNS 같은 시스템 컴포넌트는 별도 노드에서 안전하게 동작합니다. system은 arm64(Graviton)도 허용하여 비용 효율을 높이고, general-purpose는 애플리케이션 이미지 호환성을 위해 amd64만 허용합니다.

Monitoring Stack Scheduling

워크샵 문서는 모니터링 스택이 system nodepool에 배치된다고 설명하지만, 실제 Helm values에는 tolerations과 nodeSelector 설정이 없습니다. 기본 상태에서는 모니터링 Pod가 general-purpose nodepool에 배치됩니다. system nodepool에 배치하려면 kube-prometheus-stack Helm values와 grafana-operator에 tolerations(CriticalAddonsOnly)과 nodeSelector(karpenter.sh/nodepool: system)를 추가해야 합니다.

---

GPU Capacity

GPU 인스턴스는 기본 vCPU 한도가 0으로 설정되어 있습니다. Service Quotas 콘솔에서 Running On-Demand G and VT instances 항목의 할당량 증가를 요청해야 합니다. g6e.2xlarge는 vCPU 8개이므로 최소 8 이상으로 요청하며, 보통 30분 이내에 승인됩니다.

On-Demand Capacity Reservation

할당량이 확보되어도 GPU 인스턴스(g6e 등)는 수요 대비 공급이 부족하여, provisioning 시 InsufficientInstanceCapacity 에러가 발생할 수 있습니다. ODCR(On-Demand Capacity Reservation)은 특정 가용 영역에 인스턴스 용량을 사전에 확보합니다. 예약 시점부터 사용 여부와 관계없이 과금됩니다.

NodeClass에 capacityReservationSelectorTerms를 설정하면 Auto Mode가 해당 ODCR의 인스턴스를 우선 사용합니다¹.

apiVersion: eks.amazonaws.com/v1
kind: NodeClass
metadata:
  name: gpu
spec:
  capacityReservationSelectorTerms:
    - id: cr-xxxxx  # ODCR ID

ODCR Cluster-wide Side Effect

NodeClass에 capacityReservationSelectorTerms를 설정하면, 해당 클러스터의 모든 NodeClass에서 open ODCR 자동 사용이 비활성화됩니다. 명시적으로 선택된 ODCR만 사용됩니다.

ODCR과 NodePool의 requirements는 서로 다른 역할을 합니다. requirements는 허용할 인스턴스 범위를 필터링하고(g5, g6, g6e), ODCR은 해당 범위 안에서 예약된 용량을 우선 사용하도록 지정합니다. ODCR이 만료되거나 소진되면 requirements 범위 내에서 on-demand로 provisioning을 시도합니다.

---

Addon Configuration

EKS Auto Mode는 핵심 네트워킹과 스토리지 컴포넌트를 자동으로 관리합니다. Week 1에서 다룬 EKS Addon과 달리, Auto Mode에서는 다음 컴포넌트의 설치와 업그레이드가 불필요합니다².

Component	Management	Description
CoreDNS	Auto Mode 자동 관리	클러스터 내부 DNS
kube-proxy	Auto Mode 자동 관리	Service 네트워킹
VPC CNI	Auto Mode 자동 관리	Pod 네트워킹 (VPC IP 할당)
EKS Pod Identity Agent	Auto Mode 자동 관리	Pod에 IAM 자격 증명 제공
EBS CSI Driver	Auto Mode 자동 관리	영구 볼륨 블록 스토리지
NVIDIA Device Plugin	Auto Mode 자동 관리	GPU 리소스 관리 (DaemonSet으로 노출되지 않음)

워크샵의 blueprint.tfvars에서는 metrics-server와 amazon-cloudwatch-observability를 비활성화합니다. 자체 모니터링 스택(kube-prometheus-stack)으로 대체하기 때문입니다.

S3 Model Storage

blueprint.tfvars에서 s3_models_bucket_create = false로 설정되어 Terraform은 S3 버킷을 생성하지 않고, 기존 버킷에 대한 IAM Role과 Pod Identity Association만 구성합니다. Pod에서 Run:ai Model Streamer로 S3의 모델 가중치를 직접 스트리밍하여 GPU 메모리에 적재합니다. 로컬 스토리지에 전체 모델을 복사할 필요가 없어 스토리지 프로비저닝 없이 빠른 확장이 가능하고, 병렬 스트리밍(concurrency: 16)으로 로딩 속도를 높입니다.

---

Monitoring Stack

클러스터 내 Prometheus가 메트릭을 수집하여 remote_write로 AMP에 전송하고, Grafana가 AMP에서 PromQL로 쿼리하여 대시보드에 표시합니다. Prometheus는 수집기 역할만 하고, 장기 저장과 쿼리는 AMP가 담당합니다.

flowchart TB
    subgraph GPU["GPU Node"]
        DCGM["DCGM Exporter<br/>:9400"]
        VLLM["vLLM /metrics<br/>:8000"]
    end
    subgraph GEN["General Node"]
        NE["Node Exporter"]
        KSM["Kube State Metrics"]
    end
    DCGM --> PROM["Prometheus"]
    VLLM --> PROM
    NE --> PROM
    KSM --> PROM
    PROM -->|"remote_write<br/>SigV4"| AMP["Amazon Managed<br/>Prometheus"]
    AMP -->|"PromQL<br/>SigV4"| GRAF["Grafana"]

Prometheus 자체 로컬 스토리지는 Pod 재시작이나 클러스터 삭제 시 메트릭이 사라지므로, AMP(Amazon Managed Prometheus)로 remote_write하여 장기 저장합니다. AMG(Amazon Managed Grafana) 대신 self-hosted Grafana를 사용하는 이유는 AMG가 IAM Identity Center 또는 SAML 2.0 IdP 연동을 요구하기 때문입니다. self-hosted Grafana는 admin/password 인증으로 바로 사용할 수 있어 워크샵 환경에 적합합니다.

Prometheus와 Grafana는 EKS Pod Identity로 AMP에 인증합니다. Terraform이 두 개의 Pod Identity Association을 생성합니다.

ServiceAccount	IAM Role	Access
amp-iamproxy-ingest-service-account	AMP 쓰기 권한	Prometheus → AMP remote_write
grafana-sa	AMP 읽기 권한	Grafana → AMP PromQL 쿼리

Metric Collection

이 워크샵에서는 세 가지 메트릭 수집 경로를 사용합니다.

ServiceMonitor (CRD)AnnotationadditionalScrapeConfigs

Prometheus Operator가 관리하는 CRD입니다. DCGM Exporter와 vLLM이 이 방식을 사용합니다. release: kube-prometheus-stack 라벨이 있어야 Prometheus Operator가 발견합니다.

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: mistral-monitor
  namespace: monitoring
  labels:
    release: kube-prometheus-stack  # (1)
spec:
  namespaceSelector:
    matchNames: [default]
  selector:
    matchLabels:
      model: mistral
  endpoints:
    - port: http
      interval: 30s
      path: /metrics

1. Prometheus Operator가 이 라벨로 ServiceMonitor를 필터링합니다. 이 라벨이 없으면 Prometheus가 메트릭을 수집하지 않습니다.

Service나 Pod에 prometheus.io/* annotation을 설정하면 Prometheus가 자동으로 scraping합니다. vLLM Service가 이 방식을 추가로 사용합니다.

annotations:
  prometheus.io/scrape: "true"
  prometheus.io/port: "8000"

Prometheus Helm values에 직접 scraping 설정을 정의합니다. Karpenter, EKS control plane 메트릭이 이 방식을 사용합니다.

additionalScrapeConfigs:
  - job_name: karpenter
    kubernetes_sd_configs:
      - role: endpoints
        namespaces:
          names: [kube-system]

DCGM Exporter

DCGM Exporter는 GPU 하드웨어 메트릭을 Prometheus 형식으로 노출하는 DaemonSet입니다. blueprint.tfvars에서 enable_nvidia_dcgm_exporter = false로 설정되어 Terraform이 자동 설치하지 않으므로, 참가자가 직접 Helm으로 배포합니다.

nodeSelector:
  karpenter.sh/nodepool: gpu
tolerations:
  - key: "nvidia.com/gpu"
    operator: "Exists"
    effect: "NoSchedule"
serviceMonitor:
  enabled: true
  additionalLabels:
    release: kube-prometheus-stack   # (1)

1. Prometheus Operator가 이 라벨로 ServiceMonitor를 발견합니다. 이 라벨이 없으면 DCGM 메트릭이 수집되지 않습니다.

DCGM Exporter extraEnv Duplicate Error

워크샵 가이드의 values.yaml에 extraEnv로 DCGM_EXPORTER_LISTEN과 DCGM_EXPORTER_KUBERNETES를 정의하지만, Helm 차트 기본값에 동일한 키가 이미 포함되어 있어 DaemonSet env 키 중복 에러가 발생합니다. extraEnv 섹션을 제거하면 해결됩니다.

Grafana Operator

Grafana 대시보드를 웹 UI에서 수동으로 생성하면 Grafana Pod 재시작 시 유실됩니다. Grafana Operator는 ConfigMap → GrafanaDashboard CR → Grafana CR 세 리소스를 연결하여 대시보드를 선언적으로 관리합니다. resyncPeriod마다 대시보드 상태를 확인하여 drift를 자동 복구합니다. AMP datasource와 Helm 차트 기본 대시보드는 kube-prometheus-stack의 sidecar가 처리하고, 커스텀 대시보드(DCGM, vLLM)는 Grafana Operator가 CRD로 관리합니다.

vLLM Metric Name Mismatch

vLLM 버전 업데이트로 일부 메트릭 이름에 request_ prefix가 추가되었습니다. 대시보드에서 Time Per Output Token 패널이 nodata로 표시되면 PromQL의 vllm:time_per_output_token_seconds_bucket을 vllm:request_time_per_output_token_seconds_bucket으로 수정합니다.

---

vLLM Deployment

워크샵의 vLLM 배포 매니페스트(vllm-s3-deployment.yml)를 분석합니다. AWS DLC(Deep Learning Container) 이미지 763104351884.dkr.ecr.us-east-1.amazonaws.com/vllm:0.15.1-gpu-py312-cu129-ubuntu22.04-ec2-v1.1-soci를 사용하며, Mistral-8B 모델을 S3에서 Run:ai Streamer로 직접 로딩합니다.

Scheduling

serviceAccountName: model-storage-sa   # (1)
tolerations:
  - key: nvidia.com/gpu                # (2)
    operator: Exists
    effect: NoSchedule
nodeSelector:
  karpenter.sh/nodepool: gpu           # (3)

1. Terraform s3.tf에서 생성한 Pod Identity Association과 연결되어 AWS 자격 증명 없이 S3에 접근합니다.
2. GPU NodePool의 nvidia.com/gpu taint을 tolerate합니다.
3. GPU NodePool 노드에만 스케줄링합니다.

GPU 리소스는 requests = limits로 설정하여 Guaranteed QoS를 부여합니다. GPU 리소스(nvidia.com/gpu)는 부분 할당이 불가능하므로 항상 동일하게 설정해야 합니다. 자세한 이유는 GPU on Kubernetes — Requests = Limits를 참고합니다. Deployment strategy는 Recreate를 사용합니다. RollingUpdate 기본 설정(maxSurge: 25%)은 신규 Pod와 기존 Pod가 동시에 GPU를 요구하여 스케줄링이 실패하기 때문입니다.

Health Checks

워크샵 매니페스트는 readinessProbe와 livenessProbe만 설정하지만, 프로덕션에서는 startupProbe를 분리해야 합니다. livenessProbe의 기본 failureThreshold(3)로는 initialDelaySeconds(120) + 3 × periodSeconds(30) = 210초 안에 모델 로딩이 끝나지 않으면 무한 재시작 루프에 빠집니다.

Probe	Endpoint	역할	실패 시
startupProbe	/health	모델 로딩 완료 대기	Pod 재시작 (최대 20분 허용)
readinessProbe	/v1/models	추론 가능 상태 확인	Service에서 제거 (트래픽 차단)
livenessProbe	/health	프로세스 생존 확인	Pod 재시작

/health는 vLLM 서버 프로세스가 시작되면 200을 반환하고, /v1/models는 모델이 실제로 로드되어 추론 가능한 상태일 때만 200을 반환합니다. readinessProbe에 /v1/models를 사용하면 모델 로딩 중 트래픽이 유입되는 것을 방지합니다.

vLLM Configuration

배포 매니페스트의 args에 전달되는 vLLM 서버 설정입니다.

Parameter	Value	Description
--model	s3://...	S3 모델 경로
--load-format	runai_streamer	Run:ai Streamer로 S3 직접 로딩
--model-loader-extra-config	{"concurrency":16}	16개 병렬 스트림으로 모델 로딩
--gpu_memory_utilization	0.90	GPU 메모리의 90%를 사용 (기본값 0.92)
--max-model-len	2048	최대 입력 시퀀스 길이
--tensor-parallel-size	1	단일 GPU 사용. G6e(L40S)는 NVLink가 없으므로 TP 불가. 참고
--max-num-batched-tokens	8192	배치 당 최대 토큰 수
--max-num-seqs	256	동시 처리 최대 시퀀스 수
--block-size	16	PagedAttention 블록 크기 (토큰 단위)
--enforce-eager	-	CUDA 그래프 대신 eager 실행 모드 사용
--swap-space	16	KV 캐시 스왑용 CPU 메모리 (GB)

Inference Architecture

vLLM은 ClusterIP Service로 클러스터 내부에 노출되고, Open WebUI가 이 Service를 통해 모델과 통신합니다. 외부 접근은 ALB Ingress를 통해 이루어집니다.

flowchart LR
    USER["브라우저"] --> ALB["ALB<br/>internet-facing"]
    ALB --> WEBUI["Open WebUI Pod<br/>general-purpose nodepool"]
    WEBUI --> SVC["vllm-serve-svc:8000<br/>ClusterIP"]
    SVC --> VLLM["vLLM Pod<br/>gpu nodepool · g6e.2xlarge"]
    VLLM --> S3["S3 버킷<br/>Run:ai Streamer"]

vLLM은 OpenAI 호환 /v1/completions 엔드포인트를 제공하므로, curl이나 OpenAI SDK로 직접 요청을 보낼 수도 있습니다. Service에 설정된 prometheus.io/scrape: "true" annotation으로 Prometheus가 vLLM의 /metrics 엔드포인트에서 추론 메트릭을 자동 수집합니다.

---

Cleanup

ArgoCD Finalizer Hang

cleanup.sh는 NodePool을 삭제하여 노드를 종료하고, 이후 terraform destroy가 ArgoCD Application을 삭제합니다. ArgoCD Application에는 resources-finalizer.argocd.argoproj.io finalizer가 설정되어 있어 하위 리소스 삭제 완료를 대기하는데, 노드가 이미 없으므로 Pod graceful 종료가 불가능하여 무한 대기합니다. 이 경우 kubectl patch application <name> -n argocd --type json -p '[{"op":"remove","path":"/metadata/finalizers"}]'로 finalizer를 강제 제거합니다.

---

1. Control deployment of workloads into Capacity Reservations with EKS Auto Mode ↩
